Mechanische Prüfung

© Fraunhofer IMWS

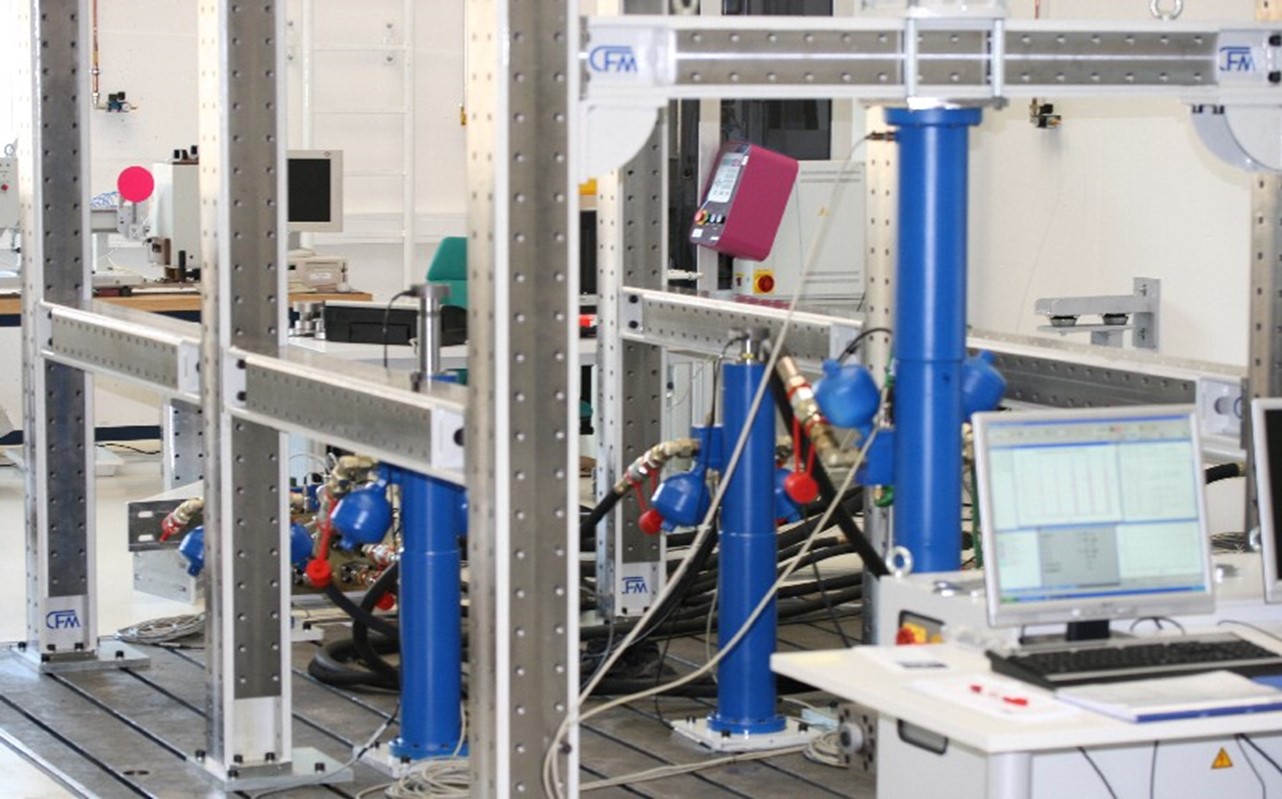

Mehrzweckprüffeld
© Fraunhofer IMWS

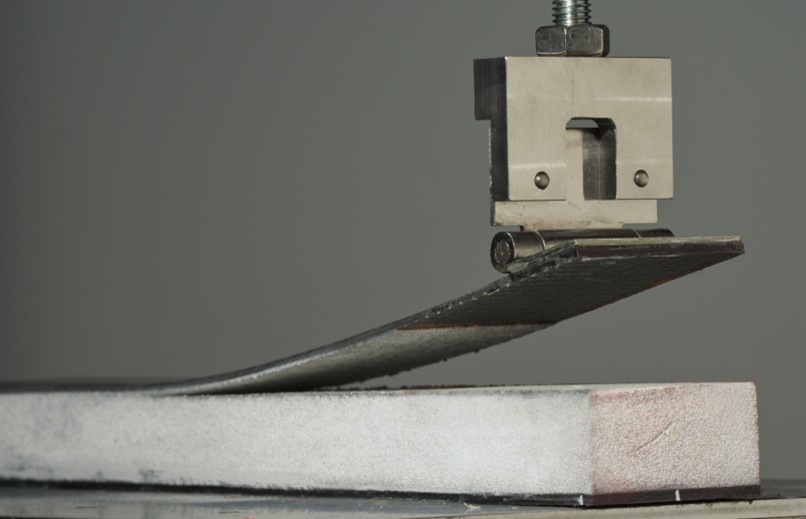

Single Cantilever Beam (SCB) Versuch

In der Gruppe Faserverbundstrukturen steht die Bewertung des Einsatzes von polymerbasierten Faserverbundwerkstof­fen in hochbelasteten Leichtbaustrukturen und -bauteilen im Fokus. Zur Charakterisierung des mechanischen Verhaltens sowohl unter einsatz- als auch prozessbedingten Belastungen werden experimentelle und numerische Methoden angewandt, welche an die speziellen Erfordernisse von Faser­verbundwerkstoffen angepasst werden. Ein Schwerpunkt der Arbeiten ist die werkstoffmechanische Charakterisierung von Materialien mittels zerstörender Prüfung sowie die Bewertung von Fertigungsfehlern und Schädigungen (z.B. Delaminationen) mit bruchmechanischen Methoden.



Ausgewählte Leistungen

  • Ermittlung mechanischer und physikalischer Material­kennwerte von Faserverbundwerkstoffen und Sandwich- Kernmaterialien
  • Entwicklung und Durchführung von Struktur- und Bauteil­tests (z.B. Sandwichschalen)
  • Bewertung der Schadenstoleranz von Faserverbund­werkstoffen und -strukturen mit bruchmechanischen Methoden (u.a. für Lebensdauervorhersage geschädigter Strukturen)
  • Analyse der Lebensdauer und des Alterungsverhaltens (z.B. unter Umgebungseinflüssen)



Übersicht Prüftechnik

© Fraunhofer IMWS

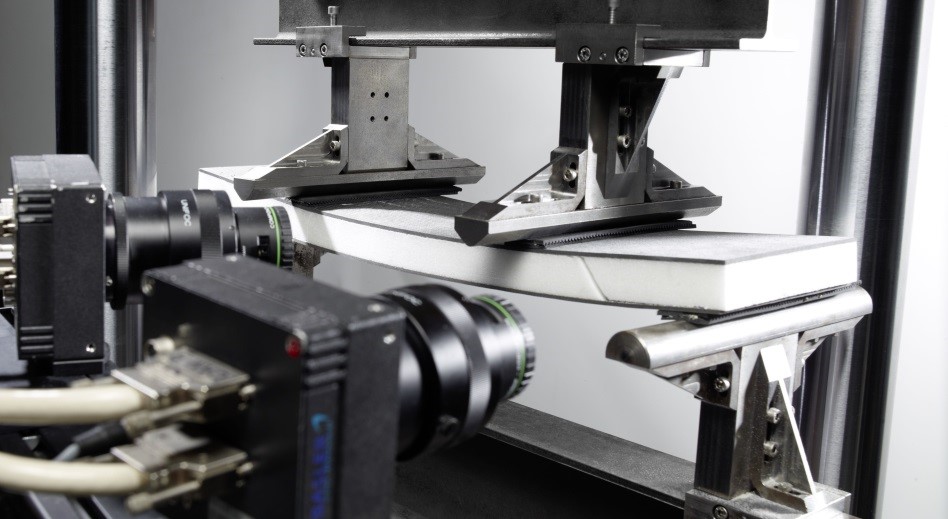

4-Punkt-Biege-Versuch mit optischer Messung.
© Fraunhofer IMWS
Kreuzzugtest (Multiaxialtest)
© Fraunhofer IMWS

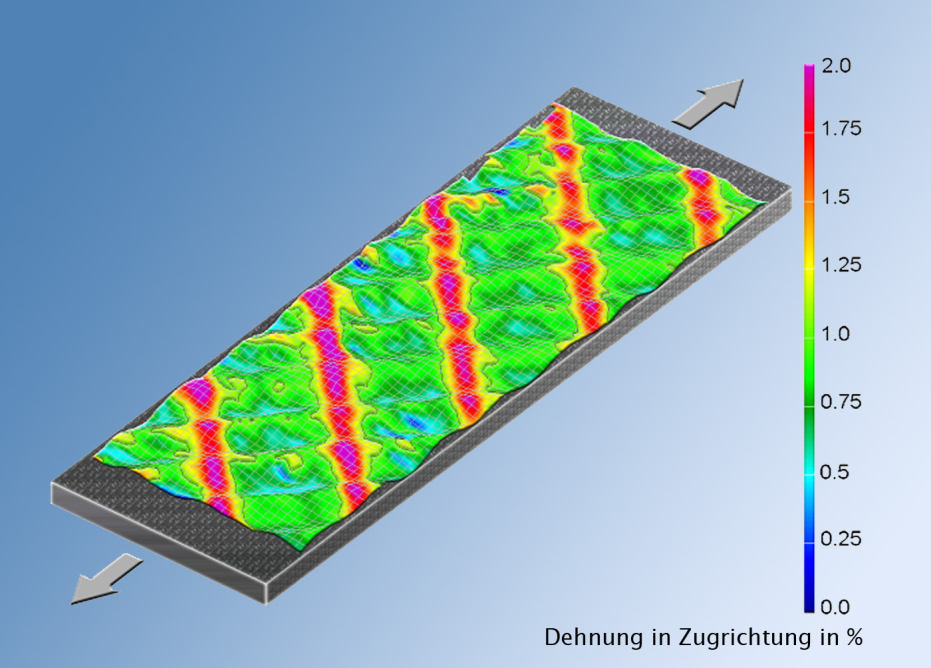

Optisches Dehnungsfeld

Prüftechnik

  • Quasistatisch
    - 1 N bis 400 kN
    - temperierbar
  • Dynamisch
    - 1 N bis 250 kN
    - bis 10 kN temperierbar
    - maximale Prüfgeschwindigkeit von 1 m/s
  • Tension-Torsion-Prüfmaschine
    - 10 N bis 10 kN
    - temperierbar
  • Mehrzweckprüffeld
    - modulares / flexibles System
    - 7 Prüfzylinder
    - 10 N bis 400 kN
    - bis 250 mm Hub
    - bis 200 Hz / bis 1,5 m/s²
  • Fallwerk
    - max. Energie 1800 J
    - max. Geschwindigkeit 24 m/s
    - temperierbar
  • EM-Prüfmaschinen
    - 1 N bis 50 kN
    - bis 1 m Hub
    - temperierbar

Prüfverfahren

  • 3-Punkt-Biegetest/ 4-Punkt-Biegetest
  • Zug/ Druck
  • Tension/ Torsion
  • Multiaxialtests

Anwendungen

  • Bauteilprüfung
    - instrumentiert
    - multiaxial
  • Betriebsfestigkeitsuntersuchungen
  • Mechanische Charakterisierung
  • Thermische Ausdehnung



Möchten Sie Ihr Bauteil bei uns prüfen lassen? Dann nehmen Sie mit uns Kontakt auf!

UD-Formteil

Zugprüfung an UD-Laminat

Bruchverhalten einer Zugprobe aus Biax-Gelege
